냉각 채널 분석을 통한 금형 온도 컨트롤러 선택

냉각 단계는 사출성형에서 품질이나 생산 기간 모두에 중대한 영향을 미치는 핵심적 단계이다. 3D 솔리드 냉각 채널 분석을 포함하는 Moldex3D냉각 채널 분석기는 사용자의 고효율 냉각 시스템 설계 및 검증을 지원하고, 냉각 채널에서 냉각수의 유동을 시뮬레이션 할 수 있기 때문에 설계자는 더 많은 분석 결과를(흐름, 속도 벡터 등) 얻어서 설계를 최적화할 수 있다.


또한, 회로 및 가공 설계를 완료한 후에는 적합한 금형 온드 컨트롤러의 선택도 매우 중요하다. 비록 냉각 시뮬레이션의 결과가 이미 좋은 참고 자료이지만 Moldex3D 냉각 채널 분석은 더 나아가 보다 직접적인 솔루션을 제공하기 때문에, 사용자는 금형 온도 컨트롤러의 선택 시에 신뢰성 있는 기준을 가지고 비교할 수 있다.


조작 단계 – 냉각 채널 분석을 통해 금형 온도 컨트롤러 평가 표준 취득

단계 1 먼저 냉각 시스템(Auto-Grid 또는 표준 냉각) 모델을 준비하고, 분석 그룹을 구축한다. 계산 매개변수 설정 페이지에서 냉각 채널 분석 옵션을 실행한다 (냉각 채널 네트워크 분석 및 3D 솔리드 냉각 채널 분석 모두 가능).


비고: 2D 채널 모델은 냉각 채널 네트워크 분석을 실행할 수 있다. 반면, 3D 채널 모델은 3D 솔리드 냉각 채널 분석을 실행할 수 있다.


계산 매개변수 중에서 냉각 채널 분석 실행

단계 2 기타 분석 설정을 완료 후, 주기 평균(C)과 과도상태(Ct) 냉각 분석 시퀀스를 포함한 계산을 실행한다. 시뮬레이션이 완료되면 그룹 경로 하의 Analysis폴더에 LGC파일이 생기며, 파일을 열면 <Mold Temperature Controller Reference>블록이 있다.

그룹 경로 하에서 찾은 냉각 분석 후의 LGC파일

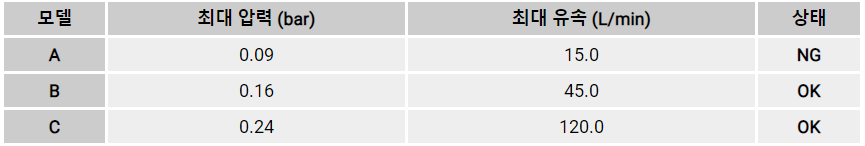

단계 3 블록에는 최대 압력 강하와 총 유속 및 각각 서로 다른 냉각 채널로 유입되는 개별 데이터가 제공된다. 이 데이터를 사용해 금형 온도 컨트롤러를 선택할 때, 값은 사양에 표시된 최대값보다 작아야 하지만, 차이가 너무 크거나 너무 작은 것도 좋지 않다.


압력과 유속 데이터를 이용해 금형 온도 컨트롤러(예) 사양 비교

#Moldex3D #해석팁 #냉각해석 #냉각채널분석
