[Moldex3D 2022 What's new] 1. 솔버와 데이터베이스 업데이트




Moldex3D 2022 가 정식 출시되었습니다.

업데이트 된 솔버 기능과 데이터베이스, 그리고 정확도 및 기능이 향상된 시뮬레이션을 소개합니다.






1. 솔버 기능 향상



[변형] [응력] 변형/응력 해석의 연산 속도 향상



-향상된 변형 해석에 소요되는 연산 시간이 최대 25% 절약되었습니다.

[그림 1] 변위 해석 소요 시간 vs 케이스


-어닐링/후경화 해석에 소요되는 연산 시간이 최대 40% 절약되었습니다.

[그림 2] 변위 해석 소요시간 vs 케이스





[RC] 이전 버전 솔버로 연산 지원



-컴퓨팅 매니저에서 서버 버전 및 지원 버전 정보 섹션이 추가되었습니다.

  • 2022 및 2022 원격 컴퓨팅을 설치하면 2021 Moldex3D 작업 스케쥴러 서비스가 비활성화 됩니다.

  • 작업 스케쥴러는 이전 버전 솔버(ex.2022용 2021)를 감지하고 이에 대한 지원을 활성화합니다.


[그림 3] 서버 버전 및 지원 버전 정보 섹션이 추가된 Moledx3D 2022 Computing Manager




[RC] 원격 컴퓨팅을 위한 추가 개선 사항



-작업 스케쥴러에서, Open SSH 파일 전송 구성이 지원됩니다.

  • 보다 편리한 방화벽 제어를 위한 단일 포트 파일 전송


[그림 4] Moldex3D 2022 Job Scheduler


-Moldex3D Azure-Connect 설치 패키지가 제공됩니다.

  • Azure에 Moldex3D 컴퓨팅 클러스터를 빠르게 배포 가능

  • Azure VPN은 사용자 고유 LM서버를 통해 BYOL(Bring your own lincese)모델 활성화





2. 데이터베이스 업데이트



[소재] 소재 정보 업데이트



-소재 데이터베이스가 업데이트 되었습니다.

  • 132개의 열가소성 소재가 새롭게 추가

LCP(1), PA(114), PC+ABS(1), POLYBLEND(2), PBT(12), POM(1), PPS(1)

  • 2개의 소재에 점도, PVT, 비열 및 열 전도성 정보가 업데이트





[Machine] Moldex3D 머신 뱅크 업데이트



-Moldex3D 머신 뱅크에 머신이 추가되었습니다.

  • BMB 메이커의 머신 추가 ( 299 대 )

  • Tederic 메이커의 머신 추가 ( 1 대 )


-Moldex3D 머신 뱅크에 머신 인터페이스가 추가되었습니다.

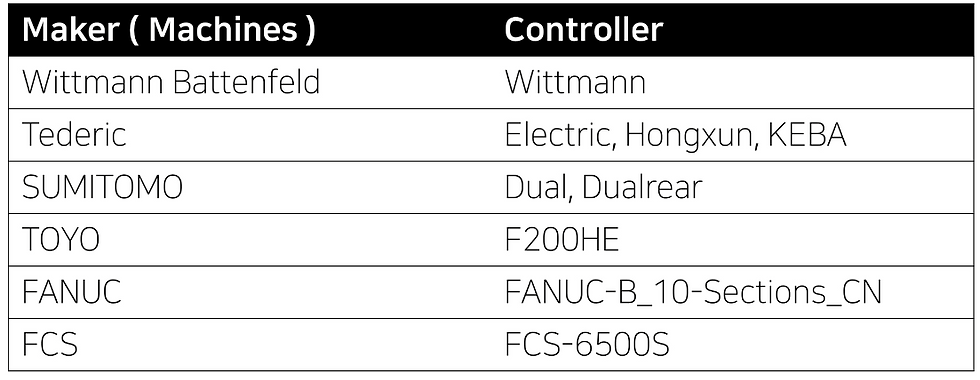

[표 1] Moldex3D 머신 뱅크에 추가된 머신 인터페이스





3. 시뮬레이션 정확도 향상



[Flow] Flow Behavior 시뮬레이션의 정확도 향상



-GNF-X 모델이 수정되었습니다.

  • 보다 안정적인 압력 예측 가능


-소재 디지털 트윈 데이터와 결합하여 압력 예측을 최적화 합니다.


[그림 5] Wen, Yu-Ho, et al. "Retrieving Equicalent Shear Viscosity for Molten Polymers from 3-D Nonisothermal Capillary Flow Simulation." Polymers 13.23 (2021): 4094.


[그림 6] 실제 값과 해석 값의 비교 : 압력-시간 선도


-사용 설정에 접근하기 쉽도록 밸브 게이트 제어 및 압축 스위치를 개선하였습니다.


-논 매칭 매쉬 면을 통한 flow 예측 결과를 개선하였습니다.

  • 논 매칭 모델의 flow에 대한 연산 안정성

  • 논 매칭 게이트에서의 사출 압력 예측


[그림 7-1] 매칭 게이트와 논 매칭 게이트


[그림 7-2] 논 매칭 면




[Warp] 결정화 재료 시뮬레이션에서의 향상된 변형 해석 솔버



-PP, POM, HDPE 계열 소재의 결정성 수축 예측을 위해 응고 효과 고려 사항이 개선되었습니다.


[그림 8]


[그림 9]





[FEA-I] FEA 인터페이스 통합 및 워크플로 업그레이드



-Micro-Mechanic Interface에서 NX Nastran을 지원합니다.

  • 섬유 방향 등의 데이터를 NX Nastran으로 내보내기

  • Simcenter가 구조해석을 투영하고 실행할수 있도록 섬유 해석 결과와 함께 매쉬 내보내기


-원본/변형 매쉬에서 NX Nastran 피라미드 출력을 지원합니다.


[그림 10] NX에서 불러오기 한 Moldex3D 매쉬


[그림 11] Moldex3D 2022의 FEA 인터페이스 기능 옵션


-맵핑 성능이 향상되었습니다.

  • ANSYS, ANSYS Workbench, Abaqus, MSC-Marc, LS-DYNA, OptiStruct에 대한 다양한 출력 및 속성에 가장 적합





4. 시뮬레이션 기능 향상



[FEA-I] 빠른 가소화 (Fast PL) 시뮬레이션 지원



-가소화 과정 및 배럴 내부의 behavior 시뮬레이션

  • 재료가 완전히 용융되었는지 확인하기 위해 Solid bed ratio 예측

  • 가소화에 필요한 회복 시간 예측

  • 가소화 중 온도 변화 및 노즐 및 배럴 최대 상승 온도 예측


[그림 12]


[그림 13]


[표 2]



-배럴 내부의 가소화 단계 까지 시뮬레이션 기능이 확장되었습니다.

  • 금형 내부 예측 향상을 위해, 용융 유입구 상태의 예측 향상

[그림 14]





[Flow] 사출기 설정을 위한 시뮬레이션 옵션 추가



-사출 응답 시간 시뮬레이션이 CAE 모드로 확장되었습니다.


-제어점 압력으로 VP-Switch를 제어하는 옵션이 추가되었습니다.


-머신 인터페이스 없이 머신 모드에서 석 백 (Suck Back) 시뮬레이션이 지원됩니다.





[Warp] Enhanced Warp를 위한 고급 Output 지원



-고급 고려 사항 및 결과 해석을 위해 Enhanced solver용 Computation Parameter에서 더 많은 Output 옵션을 활성화 할 수 있습니다.

  • Output 섬유 배향 효과 변위

  • 온도차 및 수축 효과의 Output 결과


[그림 15] Moldex3D 2022 Computation Parameter 설정창의 옵션

[그림 16] [그림 15]의 옵션을 체크한 뒤, 연산 실행 시 나타나는 해석 결과 목록




[Warp] 비 선형 변형 해석 지원



-Computation Parameter Wizard의 비선형 변형 해석을 위한 새로운 유형의 솔버가 지원됩니다.

  • 증분 및 불완전 계수 설정

  • 초기 상태에 필요한 좌굴 해석

  • 변형 해석 결과에 추가 결과 항목 출력


[그림 17] Computation Parameter에 추가된 새로운 변형 해석 솔버 : Nonlinear warp


[그림 18] Nonlinear warp 솔버로 해석한 변형 해석 결과



-비선형 지오메트리를 고려한 변형 분석을 지원합니다.

  • 정확성을 더욱 보장하는 고급 시뮬레이션 변형 결과

  • 일정한 하중이 가해지면 얇은 쉘 구조는 큰 충격을 받음


[그림 19]


[그림 20-1] Stiffening [그림 20-2] Softening


[그림 21] f-u 그래프



-높은 수준의 2차 요소를 지원합니다.

  • 동일한 매쉬 모델에서 더 나은 해상도 및 성능


-연산 효율성을 위한 연산 매개변수가 추가 되었습니다.

  • 감소된 매쉬 옵션 (Reduced mesh) 추가

  • 코어 외 연산 지원


[그림 22] 감소된 매쉬 옵션으로 해석되는 모델


[그림 23] 노드 개수 (요소 개수) 그래프










https://www.youtube.com/watch?v=by01zSAvBTY
