Focus On: Hybrid Solids in ThinkDesign 2024 R2

작성자 사진: Im MinjiIm Minji


ThinkDesign은 하이브리드 솔리드를 도입하여 전체 하이브리드 모델링 기능을 확장합니다.



B-rep 솔리드 엔터티(경계 표현을 가진 솔리드)는 전통적으로 매개변수화된 표면으로 구성된 면들로 이루어져 있습니다. ThinkDesign의 3D 환경에서는 하이브리드 모델링 접근 방식을 통해 솔리드 모델링과 서피스 모델링 기능을 교차하여 통합할 수 있는 가능성을 제공합니다.

전체 하이브리드 모델링은 하이브리드 솔리드 엔터티를 도입하여 모델링 접근 방식을 확장합니다. 하이브리드 솔리드는 메쉬로 구성된 솔리드(면이 삼각형 메쉬인 B-rep 솔리드)입니다.




하이브리드 솔리드는 사용자가 메쉬를 가져와 표준 "Make Solid" 명령어를 사용하여 솔리드로 변환한 후, Solid Boolean 같은 솔리드 모델링 기능을 적용할 수 있는 가능성을 제공합니다.


3D 스캔에서 얻은 스캔 메쉬와 FEA 시뮬레이션 도구에서 출력된 메쉬는 일반적인 모델링 과정에 통합될 수 있으며, 메쉬 명령어로 편집하거나 솔리드 기능으로 수정하거나 Boolean을 통해 솔리드 및 스킨 엔터티와 결합할 수 있습니다. 예를 들어, 형태 최적화 도구에서 얻은 메쉬 모델은 특정 지역에 솔리드 기능 명령어를 적용하여 부분적으로 수정할 수 있으며, 메쉬의 원래 형태는 전역적으로 유지됩니다. 따라서 이러한 작업의 결과를 3D로 직접 출력하거나 .STL 형식으로 내보낼 수 있습니다.

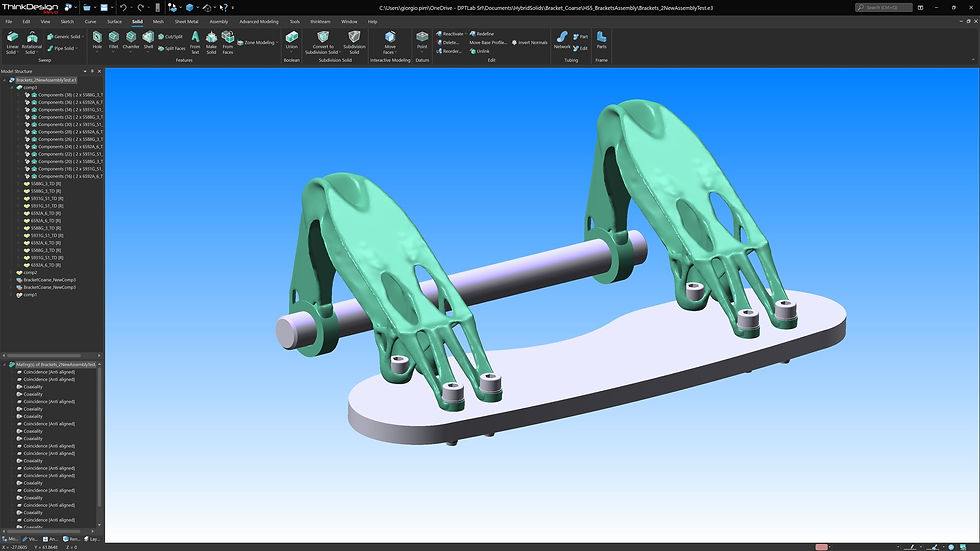

ThinkDesign의 독특한 환경은 하이브리드 솔리드와 모든 다른 엔터티 유형이 어셈블리 모델 문서 내에서 공존할 수 있도록 합니다. 다른 모든 엔터티와 마찬가지로 하이브리드 솔리드는 구성 요소 및 하위 어셈블리 내에서 조직될 수 있으며, 애니메이션 및 분석 검사의 일부로 포함될 수 있어 메쉬 사용이 전체 설계 흐름에 걸쳐 통합됩니다.


다음 비디오에서는 ThinkDesign에서 하이브리드 솔리드를 사용한 두 가지 가능한 워크플로우 예시를 설명합니다.







다음 기사에서는 하이브리드 솔리드에 대한 논의를 발전시켜 보다 고급 솔리드 모델링 기능과 연관성을 요구하는 다른 가능한 워크플로우를 깊이 있게 탐구할 것입니다.
