Cast-Designer V7.11 출시 : 대형 주조 설계부터 해석 자동화까지, 주요 신기능 소개
주조 설계 및 해석 솔루션 Cast-Designer V7.11이 새롭게 출시되었습니다.
이번 버전에서는 복잡한 게이팅 시스템 설계, 대형 Giga-Casting 금형의 자동 메쉬 생성, Thixo-moulding 및 RTM 해석 기능 등이 추가되거나 확장되었습니다.
또한 Solver 및 데이터 연계 기능, 원클릭 보고서 생성, 그래픽 성능 개선 등 설계부터 해석, 결과 검토까지 전반적인 작업 효율을 높이기 위한 다양한 업데이트가 적용되었습니다.
이번 포스팅에서는 Cast-Designer V7.11의 주요 신기능과 업데이트 내용을 소개해 드리겠습니다.
01. 복잡한 게이팅 시스템 설계 – Scoop Gate
Cast-Designer V7.11에서는 복잡한 게이트 형상을 보다 효율적으로 설계할 수 있도록 Scoop Gate 설계 기능을 새롭게 지원합니다.
Scoop Gate는 대형 고압 다이캐스팅 및 반고체 성형 부품에서 용탕의 흐름을 안정화하고 산화물 개재물의 발생을 줄이기 위한 게이트 형상입니다.
이번 업데이트를 통해 다음과 같은 설계 작업이 가능합니다.
게이트 프로파일 및 단면 분포 조정
런너와 주조품 사이의 전이 형상 제어
유동 방향과 경로를 고려한 3D 게이트 형상 설계
이를 통해 복잡한 게이팅 시스템의 설계 과정을 간소화하고, 대형 주조품에 적합한 게이트 형상을 보다 유연하게 구성할 수 있습니다.
02. Giga-Casting 대형 금형을 위한 FastMesh
대형 주조품의 해석에서는 복잡한 금형 어셈블리와 냉각 시스템을 포함한 메쉬 생성이 중요한 작업 중 하나입니다.
V7.11에서는 FastMesh를 통한 대형 모델의 자동 메쉬 생성 기능이 확장되었습니다.
수백 개의 구성품으로 이루어진 Giga-Casting 금형 어셈블리를 처리할 수 있으며, 메모리 효율적인 메쉬 생성 기술을 통해 일반적인 엔지니어링 워크스테이션에서도 대규모 모델을 다룰 수 있습니다.
주요 업데이트는 다음과 같습니다.
전체 금형 어셈블리의 자동 메쉬 생성
Batch Mesh를 통한 대형 모델 작업 관리
복잡한 컨포멀 냉각 시스템의 형상 자동 추출
금형 및 주조품에 적합한 메쉬 방식 자동 선택
열전달 해석을 위한 완전 연결 메쉬 지원
특히 냉각 라인의 형상을 자동으로 추출하고 준비하는 기능을 통해 기존의 수동 전처리 작업을 줄일 수 있습니다.
대형 구조 해석에서 뛰어난 성능을 발휘하며, 복잡한 금형 시스템의 해석 준비 시간을 단축하는 데 도움이 됩니다.
03. Thixo-moulding 및 RTM 해석 기능 확장
이번 버전에서는 기존 금속 주조 해석뿐만 아니라 반고체 성형 및 복합재 성형 분야의 해석 기능도 확장되었습니다.
Thixo-moulding 해석
Thixo-moulding 해석에서는 반고체 충진 특성을 보다 정밀하게 반영하기 위해 주조품의 벽 두께와 용탕 유동 방향의 영향을 고려하도록 기능이 확장되었습니다.
이를 통해 대형 알루미늄 및 마그네슘 구조 주조품의 반고체 성형 공정을 해석할 수 있으며, 핫 런너와 일반 런너를 모두 지원합니다.
신규 RTM 복합재 성형 해석
새롭게 추가된 RTM(Resin Transfer Moulding) 해석 기능은 수지의 유동 및 경화 거동을 고려한 복합재 성형 해석을 지원합니다.
수지의 점도 변화와 Preform의 섬유 저항 특성을 반영하여 다음과 같은 항목을 예측할 수 있습니다.
수지 유동 선단의 변화
충진 시간 및 유동 분포
미충진 영역(Dry Spot) 발생 위험
이를 통해 Cast-Designer의 해석 적용 범위가 금속 주조에서 복합재 성형 분야까지 확대되었습니다.
04. CDPE Solver 및 데이터 연계 기능

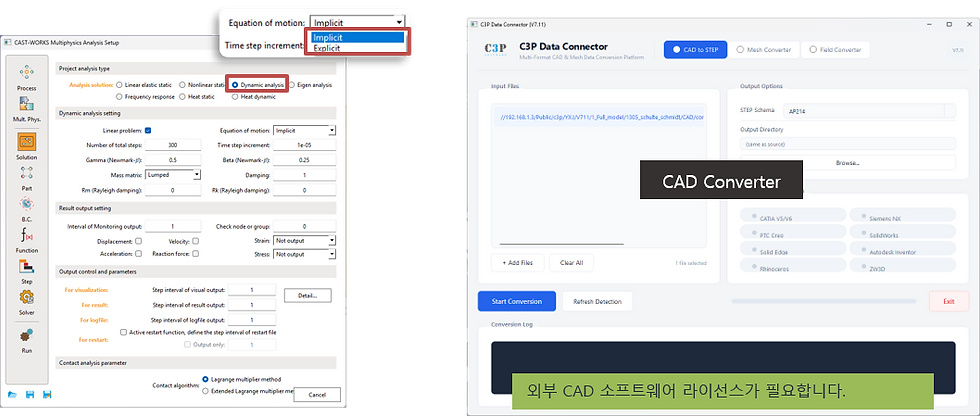

V7.11에서는 다양한 해석 조건에 대응할 수 있도록 CDPE 비선형 Solver가 업데이트되었습니다.
하나의 해석 환경에서 Explicit Solver와 Implicit Solver를 모두 제공하여 해석 목적에 따라 적합한 계산 방식을 선택할 수 있습니다.
또한 새로운 Element Activation 기능을 통해 해석 중 지정된 시간이나 조건에 따라 요소를 활성화하거나 비활성화할 수 있습니다. 주조 공정의 게이트 제거(Degate) 해석 등에 활용할 수 있는 기능입니다.
데이터 연계 작업을 위한 기능도 추가되었습니다.
신규 Data Converter는 CAD, Mesh 및 해석 결과 데이터의 변환을 지원하며, Volume-Based Mapping은 서로 다른 메쉬와 모델 사이에서 해석 결과를 전달할 수 있도록 지원합니다.
이를 통해 다양한 해석 모듈과 외부 도구를 사용하는 과정에서 반복되는 데이터 변환 작업을 줄일 수 있습니다.
05. 원클릭 보고서 생성 및 후처리 업데이트
이번 업데이트에서 주목할 만한 기능 중 하나는 원클릭 해석 보고서 자동 생성 기능입니다.
기존에는 해석 결과를 확인하고 필요한 이미지를 캡처하여 보고서를 작성하는 과정에 많은 시간이 소요되었습니다.
V7.11에서는 보고서 생성 기능을 통해 충진, 응고, 수축기공 등의 주요 해석 결과를 선택하고 PowerPoint 형식의 보고서를 자동으로 생성할 수 있습니다.
주요 기능은 다음과 같습니다.
보고서에 포함할 해석 결과 선택
기본 뷰 및 사용자 정의 뷰 설정
이미지 및 애니메이션을 포함한 보고서 구성
이미지 배치 및 결과 범례 설정
다국어 보고서 생성 지원
이러한 기능을 활용하면 반복적인 후처리 및 보고서 작성 작업을 줄이고, 해석 결과를 보다 효율적으로 정리할 수 있습니다.
또한 후처리 프로그램인 ParaView가 V6.2로 업그레이드되어 대형 모델의 렌더링 및 결과 조작 성능이 개선되었습니다. 기존 작업과의 호환성을 위해 ParaView V4.4도 함께 제공됩니다.
06. 그래픽 성능 및 작업 환경 개선
Cast-Designer V7.11에서는 대형 모델의 조작 편의성을 높이기 위한 그래픽 성능 개선도 이루어졌습니다.
기존 버전 대비 주요 성능 개선 사항은 다음과 같습니다.
모델 회전 속도 최대 100배 향상
객체 삭제 속도 2~5배 향상
Express Mesh의 CAD 형상 복구 및 메쉬 품질 개선
Batch / Queue 방식의 계산 실행 지원
Windows 및 Linux 환경의 라이선스 관리 지원
특히 여러 구성품으로 이루어진 대형 금형 어셈블리에서 모델을 회전하거나 객체를 편집하는 작업이 더욱 원활해졌습니다.
Express Mesh에서는 메쉬 생성 전 CAD 형상 복구를 수행하여 복잡한 곡면의 메쉬 품질을 개선하고 Free Edge 발생을 줄였습니다.
이와 함께 새롭게 설계된 계산 실행 인터페이스를 통해 여러 해석 작업을 효율적으로 관리할 수 있습니다.
Cast-Designer의 향후 발전 방향 – Physical AI
C3P Software는 기존의 물리 기반 시뮬레이션과 데이터 기반 Surrogate Model을 결합하는 Physical AI 기술의 통합을 추진하고 있습니다.
이를 통해 향후 주조 공정의 예측 속도를 높이고, 보다 효율적인 주조 설계 및 해석 환경을 구축해 나갈 계획입니다.
Cast-Designer V7.11은 복잡한 게이팅 시스템 설계부터 대형 금형의 메쉬 생성, 공정 해석, 후처리 및 보고서 작성까지 다양한 기능이 새롭게 추가되고 개선되었습니다.
특히 Scoop Gate 설계, FastMesh, 신규 RTM 해석 및 원클릭 보고서 생성 기능을 통해 주조 설계와 해석 과정의 작업 효율성을 높이고, 보다 편리한 해석 환경을 제공합니다.
Cast-Designer V7.11의 주요 업데이트 내용이나 제품에 대해 궁금하신 사항이 있으시면 캣솔루션으로 문의해 주시기 바랍니다.
